立方氮化硼（CBN）砂轮的选择

立方氮化硼（CBN）砂轮的立方氮化硼颗粒粘在普通砂轮表面只有很薄一层，其磨粒韧性、硬度、耐用度是刚玉类砂轮的100倍，最适于加工硬度高、粘性大、高温强度高、热传导率低的难磨钢材及高速或超高速磨削。其应用范围与人造金刚石起着互相补充的作用。金刚石砂轮在磨削硬质合金和非金属材料时，具有独特的效果，但在磨削钢料时，尤其是磨削特种钢时，效果不显著。立方氮化硼砂轮磨削钢件的效率比刚玉类砂轮要高近百倍，比金刚石砂轮高五倍，但磨削脆性材料不及金刚石。

立方氮化硼砂轮的选择和金刚石砂轮的选择相类似。但在结合剂选用上，大部分是树脂结合剂，次之是电镀，金属结合剂。陶瓷结合剂CBN砂轮主要用于钛合金、高速钢、可锻铸铁等难加工的黑色金属的磨削，树脂结合剂CBN砂轮适用于磨削铁磁性材料，是加工钢材的理想选择。

CBN砂轮浓度一般在100%~150%间选用较经济合理，它不能用普通切削液，需特殊的切削液或干磨。

浓度与粒度的表示如下：

举例：B46V240（100%）

线速度与转速之间的转换公式：

V=n×3.14×D（直径）/6000=m/s

n=5000rpm

常用砂轮形状有平形砂轮（P）、单面凹砂轮（PDA）、双面凹砂轮（PSA）、薄片砂轮（PB）、筒形砂轮（N）、碗形砂轮（BW）、碟形一号砂轮（D1）等。

每种磨床所能使用的砂轮形状和尺寸都有一定的范围。在可能的条件下，砂轮的外径应尽可能选得大一些，以提高砂轮的线速度，获得较高的生产率和工件表面质量，砂轮宽度增加也可以获得同样的效果。

1.类型：1A1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-T(U)-X-H

用途：

①沟槽

②刀体、钻头间隙

③周刃后角

④钻、铣刀具容削槽

⑤台阶

⑥外圆

⑦钻尖

2.类型：14A1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-U-X-H-T-J

用途：

①沟槽

②刀体、钻头间隙

③周刃后角

④钻、铣刀具容削槽

⑤台阶

⑥外圆

⑦钻尖

3.类型：1V1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-T(U)-X-V° -H

用途：

①沟槽

②钻、铣刀具容削槽

③台阶

④刀尖分削槽

⑤刀体间隙

⑥仿形

4.类型：14V1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-U-X-V° -H-T-J

用途：

①沟槽

②钻、铣刀具容削槽

③台阶

④刀尖分削槽

⑤刀体间隙

⑥仿形

5.类型：11V9

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-W-X-H-T-E-J-K

用途：

①周齿、端齿

②刀体间隙

③台阶

④仿形

⑤钻尖

备注：砂轮夹角V°

始终为70度

6.类型：12V9

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-W-X-H-T-E-J-K

用途：

①周齿、端齿

②沟槽

③台阶

④仿形

⑤gash-端齿容削槽

备注：砂轮夹角V°始终为

45度

7.类型：11A2

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-W-X-H-T-E-J-K

用途：

①周齿、端齿

②刀体间隙

③台阶

④钻尖

备注：砂轮夹角V°始终为

70度

8.类型：4Y1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-T-X-F-V° -H

用途：

①沟槽

②刀体间隙

③台阶

④仿形砂轮

9.类型：14EE1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-U-X-V° -H-T-J

用途：

①仿形加工

②螺纹铣刀

备注：此砂轮类型也可为14K1（通常V°为30度；表示：D-X-V°-H-T-J）

10.类型：1FF1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-T-X-R(1/2T)-H

用途：

①仿形加工

②后波刃铣刀的周刃

分削槽

③钻头刀槽

11.类型：14F1

形状和尺寸：按工件的形状、尺寸和机床条件选用。

D-U-X-R-H-T-J

用途：

①仿形加工

②后波刃铣刀的周刃X分削槽

③钻头刀槽

河南圣叠磨具有限公司

河南圣叠磨具有限公司是一家砂布深加工的专业化制造企业。公司产品主要有百页片/百叶片、千页轮/千叶轮、花蝶页轮、 带柄页轮、丝轮、砂布环带以及玻纤网盖等。历经多年的技术创新与磨砺， 圣叠磨具成功研发并建成了千页轮、页盘生产线以及玻纤基体生产线，实现了砂布抛光磨具的规模化生产。

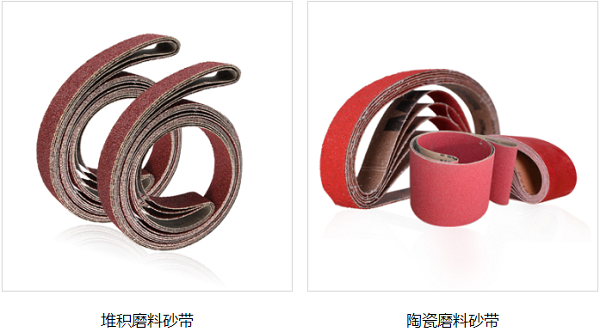

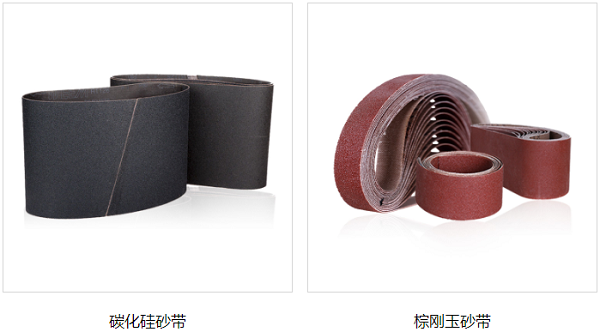

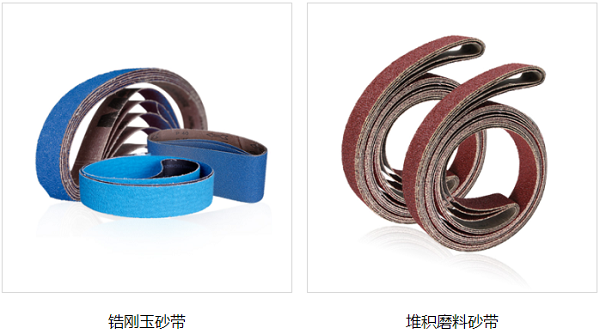

TG888砂带,宽砂带,锆刚玉砂带,碳化硅砂带,堆积磨料砂带,陶瓷磨料砂带,棕刚玉砂带
